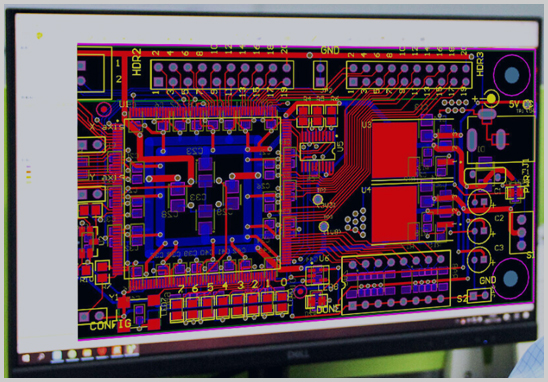

很多企業在產品開發時都會遇到同一個困惑：
為什么同一份原理圖，有的PCB一次打樣就能順利量產，而有的卻反復改版、周期延誤、成本失控？
答案很簡單——
決定量產結果的關鍵，不在生產，而在設計。
PCB設計并不是簡單的“畫線路板”，而是一項融合電子、電磁、結構、制造、供應鏈與測試工程的系統性工作。專業設計團隊在正式布局前，都會先確認以下5個關鍵決策點。
一、層疊結構規劃：所有性能指標的起點
層疊結構（Stackup）決定了PCB的三項底層性能：
- 信號質量
- 電磁兼容性
- 制造穩定性
根據IPC發布的設計規范建議：
> 中高速或高密度電路必須在布局前完成層疊定義。
設計階段應明確：
- 板層數量
- 銅厚與介質厚度
- 阻抗控制需求
- 盲孔/埋孔結構
若等布局完成才確定層疊，往往意味著整板必須重做。
二、可制造性設計（DFM）：量產良率的決定因素
打樣能做出來，并不代表量產能穩定生產。
樣板階段通?？赏ㄟ^特殊工藝完成，而量產必須滿足工藝窗口。
必須在設計階段驗證：
- 最小線寬線距是否滿足量產能力
- 孔徑與板厚比是否合理
- 焊盤設計是否符合批量回流焊條件
- 阻焊橋是否穩定
行業統計顯示：
超過60%的量產異常源于DFM缺失，而非電路設計錯誤。
三、信號完整性與電源完整性：高速板必須提前規劃
只要涉及以下任一接口，就必須在布局前進行SI/PI設計：
- DDR
- PCIe
- USB3.x
- 千兆網絡
- 高速ADC/DAC
依據IEEE高速電路設計研究結論：
> 高速信號問題90%由布局結構導致，而不是布線細節。
關鍵規劃包括：
- 連續參考平面
- 差分阻抗控制
- 回流路徑設計
- 去耦電容拓撲布局
這些問題如果后期才發現，通常只能重新布局。
四、BOM與器件供應策略：防止項目停產的核心措施
很多項目樣板測試通過，卻無法進入量產，原因并不是PCB，而是元器件供應失效。
設計階段必須同步完成：
- 可替代料驗證
- 生命周期評估
- 封裝兼容性設計
- 多供應商策略
成熟硬件團隊普遍要求：
> 關鍵器件必須至少兩家供應來源。
否則一旦原廠停產，整板產品將直接停產。
五、測試與可維護性設計：量產后的成本控制關鍵
很多產品上市后才發現：
- 無法快速檢測故障
- 維修效率低
- 良率統計困難
這些問題幾乎全部源于設計階段沒有考慮DFT（可測試性設計）。
必須預留設計內容：
- ICT測試點
- 功能測試接口
- 調試通信口
- 電壓測量節點
工程實踐原則是：
不可測試節點 = 不可驗證質量節點
為什么專業PCB設計服務更容易量產成功？
因為專業設計公司并不僅僅負責畫板，而是在設計階段就同步完成整套量產預評估，包括：
- 工藝可行性驗證
- 成本結構優化
- 器件供應風險評估
- 批量良率預測
這相當于在產品開發早期就做了一次“量產預演”。
企業客戶最常問的3個PCB設計問題
1）什么時候開始做PCB設計最合適？
原理圖確認后立即啟動。越晚介入，改動成本越高。
2）多層板一定比雙層板好嗎？
不是。層數增加意味著：
- 成本上升
- 壓合風險增加
- 制造周期變長
只有布線密度或電氣性能需求才需要增加層數。
3）BGA封裝設計為什么要求經驗？
因為BGA涉及：
- 逃線策略
- 焊盤結構
- 阻抗控制
- 回流路徑
設計稍有偏差，就會導致焊接缺陷或信號異常。
總結：真正決定量產成功的不是工廠，而是設計階段
一塊PCB能否順利量產，本質取決于設計階段是否完成以下五項前置規劃：
1）層疊結構定義
2）可制造性驗證
3）信號與電源完整性規劃
4）器件供應策略
5）測試接口設計
如果這些在設計階段已經確認，后續生產通常只剩執行問題；
如果沒有提前規劃，量產階段就會變成“試錯現場”。
