什么是放電齒？

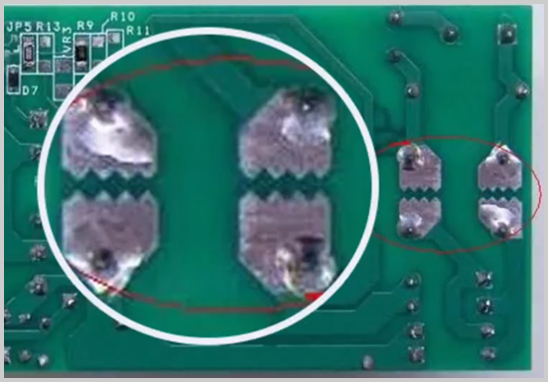

放電齒，也叫放電間隙或者火花間隙。放電齒是一對指向彼此相對的銳角的三角形，是由在PCB設計布線過程中使用銅箔層做出來的。這些三角形需設置在PCB板元器件的另一層放置，不能被綠油等蓋住。
PCB設計放電齒的作用
在浪涌測試或者ESD測試時，共模電感兩端將產生高壓，出現飛弧。若與周圍器件間距較近，可能使周圍器件損壞。因此可在其上并聯一個放電管抑制它電壓。如氣體放電管，并聯在共模電感兩端，它能夠從而起到滅弧的效果。
氣體放電管抑制效果很好，但是在成本相對較高，很多情況下我們會在PCB設計時，在共模電感兩端放置放電齒，使得共模電感可以通過放電齒尖端放電，可以減少甚至可避免通過其他路徑放電，能夠保護周圍和后級器件。
這種放電齒是通過空氣形式來放電，因此設計時候要注意與共模電感不同面，雖然能夠起到一定的效果，但是對于經常與浪涌電流電壓、ESD發生的場合中，若是使用這種放電齒就會容易產生積碳，時間久了就造成短路，就會違背當初設計的初衷。
深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！
