PCB電路板設計你不得不知道的12點
1. SMT貼片元件之間的間距
芯片組件之間的間距是工程師在PCB設計時必須注意的問題。如果間距太小，則很難印刷焊膏并避免焊點。
推薦距離如下
SMT貼片元件之間的設備距離要求：
同類設備：≥0.3mm
異構設備：≥0.13 * H + 0.3mm（H是周圍相鄰組件的最大高度差）
只能手動粘貼的組件之間的距離：≥1.5mm
以上建議僅供參考，可以與各自公司的PCB工藝設計規范一致
2. 直接插入裝置與芯片之間的距離
如上圖所示，直接插入式電阻設備與芯片之間應保持足夠的距離。建議在1-3mm之間。由于處理困難，現在很少使用直接插件。
3. 用于放置IC的去耦電容
去耦電容器應放置在每個IC電源端口附近，并且應盡可能靠近IC電源端口放置。當一個芯片具有多個電源端口時，應在每個端口上放置去耦電容器。
4. 注意PCB邊緣上元件的放置方向和距離
通常，PCB由面板制成，因此邊緣附近的設備需要滿足兩個條件。
第一個平行于切割方向（例如，如果將設備放置在上圖左側的方式中，以使設備的機械應力均勻，則在拆分面板時，SMT貼片的兩個焊盤不同，可能導致組件和焊盤掉落）
第二個問題是設備不能布置在一定距離內（以防止在切割電路板時損壞組件）
5. 應注意需要連接相鄰焊盤的??條件
如果需要連接相鄰的焊盤，請首先確保將它們連接到外部，以防止它們成組連接，這時請注意銅線的寬度。
6. 如果墊片落在公共區域，則應考慮散熱

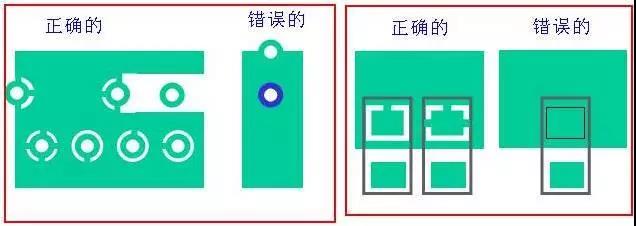

如果墊子落在鋪砌的區域中，則應使用正確的方法將墊子和鋪砌的區域連接起來。另外，根據當前大小，確定要連接1線還是4線。
如果采用左方方式，則難以進行焊接或維修和拆卸，因?yàn)闇囟葧?huì)因敷銅而完全散開，從而導致焊接不良。
7. 如果導線比插入墊小，則需要加些淚滴

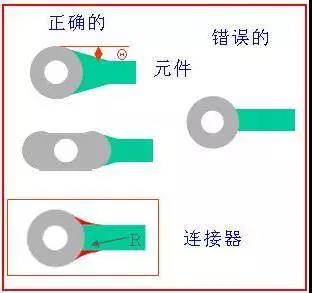

如果電線小于嵌入式設備的焊盤，請?jiān)谏蠄D右側添加淚滴。
增加眼淚有以下好處：
（1）為了避免信號線寬突然減小引起的反射，布線和元件焊盤之間的連接趨于平滑過渡。
（2）解決了焊盤與電線之間的連接在沖擊下容易斷開的問題。
（3）設置水滴也可以使PCB更美觀。
8. 組件焊盤兩側的引線寬度應相同
9. 小心使墊子保持無針并接地

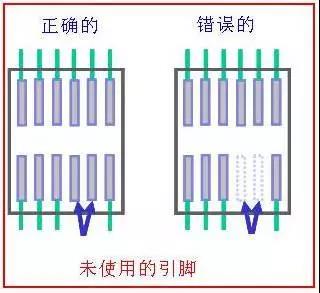

例如，如果不使用上圖中的芯片的兩個引腳，但是存在芯片的物理引腳，則如果兩個引腳以上圖的右側的方式懸掛，則很容易引起干擾。如果添加了焊盤并且焊盤已接地，則可以避免干擾。
10. 最好不要在焊盤上打通孔
最好不要在焊盤上打通孔，否則容易造成焊料泄漏。
11. 注意導體或元件與板邊緣之間的距離
請注意，導線或組件不能太靠近板的邊緣，尤其是單個面板。通常，單個面板主要是紙板，在承受壓力后很容易折斷。如果連接電線或?qū)⒔M件放在邊緣，則會受到影響。
12. 電解電容器的環境溫度必須遠離熱源
首先，應考慮電解電容器的環境溫度以滿足要求。其次，電容器應盡可能遠離加熱區域，以防止電解電容器內部的液體電解質變干。
