PCB設計中的Grid布局約定

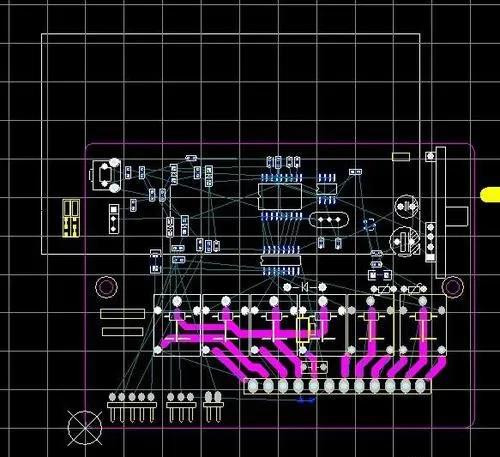

PCB設計中的標準化網格（Grid）是實現PCB圖形設計規(guī)范化和合理化的基礎，也是實現PCB的高可靠性和加工的經濟性的前提。遵循約定的基本網格而設計的PCB圖形，其安裝元器件的連接孔均配置在Grid坐標的交點上，故尺寸規(guī)范整齊。
而且依此設計的導線寬度、相鄰布線間距、孔間距、孔徑、孔周圍的導體間距等，都是依據Grid作為設計上的基準。這樣不僅利于制造，而且安裝工藝性好，便于實現安裝自動化，在此前提下一般都能獲得較好的焊接加工效果。
網格數值的約定，世界上并不完全統(tǒng)一。IEC標準委員會采用英制0.1英寸（2.54mm）作為基本網格，大多數國家都以英制為準，也有采用公制2.5mm作為基本網格的。
