最專業的SMT加工廠家也不敢保證自己的產品百分百合格，出現問題并不可怕，找到解決方法及時解決就行了。焊盤翹起是SMT加工中比較容易的出現的問題，接下來深圳SMT加工廠家-深圳宏力捷電子為大家分享下焊盤翹起的解決方法。
焊盤翹起常見原因及解決方法
發生焊盤翹起的原因有很多，因為焊盤的位置在元件下面，修理技術人員的視線盲區，在操作過程中因為看不到焊點，所以可能會試圖移動元件，導致焊盤翹起。或者是因為加熱溫度太高，過分加熱等導致這種情況發生。
解決方法：
第一步：清理需要修理的區域，保證其干凈。
第二步：取掉失效的部分，即將失效的焊盤和一小段連線都去掉。
第三步：用小刀刮掉SMT貼片加工時的殘留、污點、燒傷材料等。
第四步：刮掉貼片加工連接線上的阻焊、涂層，清理區域。
第五步：在板面上加入少量的助焊劑，上錫。清潔并將新的BGA焊盤連線插入原來的通路孔中。將原來通路孔中的阻焊去掉。保持新焊盤區域的平滑，必要時，可以輕微磨進板面。
第六步：剪切、修整新的焊盤。
第七步：選擇合適的新焊盤形狀的粘結焊嘴，定位PCB，保證平穩，同時在SMT加工定位之后，去掉定位的膠帶。
第八步：蘸取少量液態助焊劑把新焊盤的連接線焊接到PCB表面線路上，為了防止回流，可以放上膠帶。
第九步：將混合樹脂涂在連接線連接處。
選擇深圳宏力捷做SMT加工的四大理由
1. 實力保障

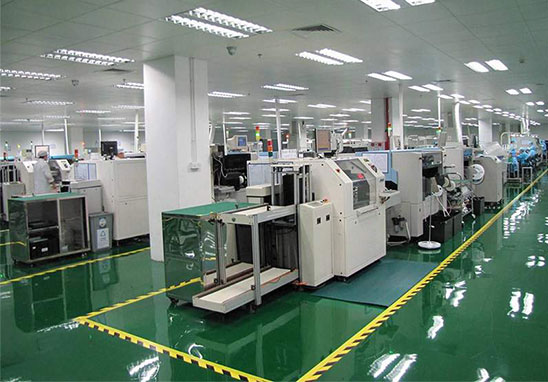

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
