深圳宏力捷電子擁有21年PCBA加工行業經驗，專業從事于SMT貼片加工、DIP插件后焊服務，工廠配備標準化SMT加工生產線、DIP插件生產線、成品組裝線，通過ISO9001質量認證，深圳宏力捷電子成為您首選的SMT貼片加工廠。接下來為大家介紹SMT貼片加工紅膠工藝與純錫膏工藝的區別。
何謂紅膠？
紅膠是一種聚稀化合物，與錫膏不同的是其受熱后便固化，其凝固點溫度為150℃，這時，紅膠開始由膏狀體直接變成固體。
紅膠的性質：紅膠具有粘度流動性，溫度特性，潤濕特性等。根據紅膠的這個特性，故在生產中，利用紅膠的目的就是使零件牢固地粘貼于PCB表面，防止其掉落。
何謂焊錫膏？
焊錫膏是伴隨著SMT貼片應運而生的一種新型焊接材料，是由焊錫粉、助焊劑以及其它的表面活性劑、觸變劑等加以混合，形成的膏狀混合物。
焊錫膏主要用于SMT行業PCB表面電阻、電容、IC等電子元器件的焊接，主要特點是導電焊接的作用。
焊錫膏與紅膠的區別
1. 紅膠起的是固定作用，不會導電，錫膏也是起固定作用，但會有導電作用；
2. 紅膠需要經過波峰焊才能進行焊接；
3. 紅膠過波峰焊時溫度要比錫膏過波峰焊溫度低；
4. 紅膠一般是作為輔助材料來使用，一般用于固定，因為錫膏可以導電，所以經常在焊接的時候使用。
SMT貼片加工紅膠工藝與純錫膏工藝選用依據
一般產品上沒傳統插件元件的情況，會采用錫膏制程（包括單面，雙面或多層板）。有傳統元件的單面板，焊錫面會采用紅膠制程。一面有傳統元件的雙面板，一面會采用錫膏制程，另一焊錫面會采用紅膠制程。
紅膠制程須再經波焊制程，完成零件與PCB的焊接，流程稍長，增加人力與制造成本，錫膏制程經回流焊便完成焊接，流程相比較短，節約人力與成本，產品生產周期短，提高市場競爭力。

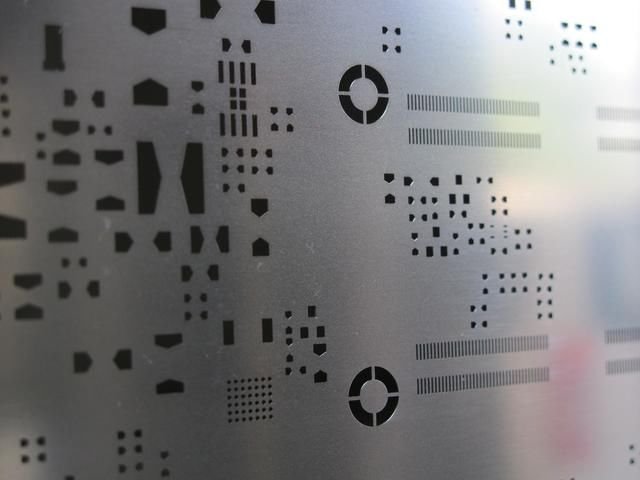

錫膏鋼網與紅膠鋼網的區別
首先，開孔位置的不同，錫膏鋼網開孔直接按貼片焊盤位置1：1開孔，這樣方便錫膏直接漏在PCB焊盤上面，便于焊接！而紅膠鋼網特殊一點，它的作用是刷膠水，粘貼器件方便焊接，所以開孔是開在器件焊盤之間的位置。所以，鋼網用途開錯，就無法返工，只能報廢了。
錫膏鋼網：開孔在焊盤上；
紅膠鋼網：焊盤之間開孔。
其次，錫膏鋼網和紅膠鋼網，是針對不同的PCB器件貼片加工工藝來決定的！一般PCB同一面，貼片器件比較少，而插件器件比較多的情況，使用紅膠鋼網工藝會增加。
一般貼片加工廠家會根根PCB板的元件設計不同，來決定是做錫膏鋼網還是紅膠鋼網，一般插件多的，要過波峰焊的，就用紅膠鋼網工藝。插件元件不多，不過波峰焊的，用人工焊接的，采用錫膏鋼網工藝。當然，這個得由客戶根據貼片加工生產情況來決定。
