在SMT表面貼裝工藝中，貼片膠的規范使用直接影響電子組裝的可靠性與良品率。作為深耕PCBA代工代料領域20余年的深圳宏力捷電子，現結合行業標準與實戰經驗，為您解析SMT貼片膠使用的關鍵注意事項。
一、貼片膠儲存與預處理規范
1. 溫濕度控制：未開封膠水需在5-10℃冷藏保存，開封后應在24小時內使用完畢。車間環境濕度建議控制在45%-65%RH，防止膠體吸潮失效。
2. 回溫操作：冷藏膠水需在室溫（23±3℃）下靜置4小時以上解凍，禁止使用加熱設備加速回溫，避免膠體分層。

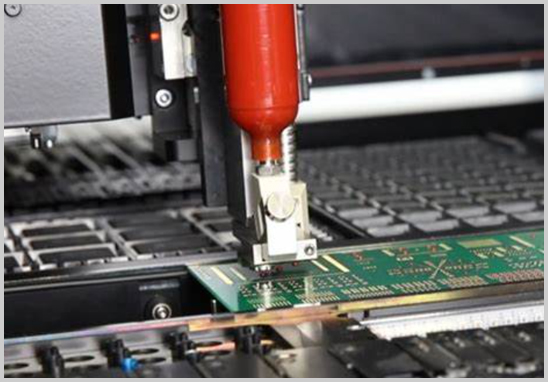

二、點膠工藝參數控制要點
1. 點膠精度要求：膠點直徑應控制在元件焊盤間距的1/3-1/2，高度需滿足元件厚度的50%-70%。宏力捷采用高精度噴射點膠設備，定位精度達±0.02mm。
2. 膠量標準化：0402元件推薦膠量0.15-0.25mg，SOT-23封裝建議0.3-0.5mg，具體參數需根據元件規格進行DOE驗證。

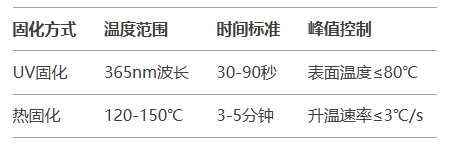

三、固化工藝關鍵參數
注：需定期使用測溫儀驗證爐溫曲線，避免過固化導致膠體脆化。
四、材料兼容性管理
1. 基板匹配測試：針對FR-4、鋁基板等不同材質，需進行72小時老化測試驗證粘接強度
2. 元件適應性：陶瓷電容、QFN封裝等特殊元件需選用低應力膠水，宏力捷提供材料兼容性分析服務
五、質量檢測與過程控制
1. 在線檢測：配備AOI光學檢測系統，實時監控膠點形狀、位置偏移量（允許±0.1mm偏差）
2. 破壞性測試：每批次進行推力測試（0603元件≥3kgf，SOIC封裝≥5kgf）
3. 失效分析：建立膠水失效數據庫，可追溯至具體產線、設備、操作人員
深圳宏力捷電子作為專業PCBA代工代料服務商，配備全自動SMT生產線及恒溫恒濕車間，嚴格執行IPC-A-610H標準。從PCB設計到成品交付，我們提供：
- 物料BOM清單優化
- 進口/國產膠水選型建議
- 工藝參數定制開發
- 全流程質量追溯系統
