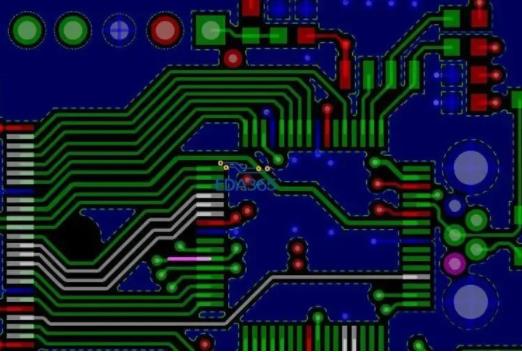

在高速PCB設計當中，鋪銅處理方法是非常重要的一環。因為高速PCB設計需要依靠銅層提供高速信號傳輸?shù)闹С郑虼嗽阡併~的過程當中，我們需要做到以下幾點。
1. 合理規劃銅層的厚度和組成
在高速PCB設計當中，銅層的厚度和組成對于信號傳輸?shù)挠绊懯欠浅４蟮摹Ｒ虼宋覀冃枰鶕?jù)設計要求，在設計之前進行銅層的規劃。一般來說，我們鋪銅的時候可以采用內層鋪銅和外層鋪銅兩種方式。內層鋪銅的主要作用是為PCB板提供電氣連接，可以在信號傳輸之前通過鋪銅的方式消除板內的電磁波，提高信號穩定性。而外層鋪銅主要是為了提高PCB板的機械強度。
2. 采用合適的鋪銅方式
在高速PCB設計當中，我們需要采用合適的鋪銅方式來保證信號傳輸?shù)姆€(wěn)定性。一般來說，我們可以采用矩形鋪銅、斜鋪銅、環形鋪銅等方式。其中，矩形鋪銅是最常用的一種方式，可以保證銅層的均勻性和一致性。斜鋪銅可以有效提高電磁波的避免能力，進而提高信號傳輸?shù)姆€(wěn)定性。環形鋪銅則可以避免信號直接經過孔洞，從而降低了阻抗的不一致性。
3. 鋪銅之前需要對板材進行處理
在高速PCB設計當中，鋪銅之前我們需要對板材進行處理。一般來說，我們需要對板材進行化學處理、機械研磨、去膜等步驟。其中，化學處理是為了去除板材表面的氧化層和雜質，提高板材表面的平整度。機械研磨則是為了消除板材表面的不良凸起和凹陷，進一步提高板材表面的平整度。去膜則是指去除板材表面的保護膜，為鋪銅做好準備工作。
4. 保證銅層的均勻性
在高速PCB設計當中，銅層的均勻性對于信號傳輸?shù)姆€(wěn)定性也是非常重要的。因此我們需要采用一些方法來保證銅層的均勻性。一般來說，我們可以采用電解銅、電鍍銅、化學沉積銅等方式來進行銅層的生長。其中，電解銅可以得到最好的鍍層均勻性，但是生產工藝較為復雜。電鍍銅可以得到較為均勻的銅層，生產工藝相對簡單。化學沉積銅則可以得到較為均勻的銅層，不過需要注意沉積液的穩定性和處理工藝。
總之，在高速PCB設計當中鋪銅處理方法是非常重要的一項工作。通過合理規劃銅層的厚度和組成、采用合適的鋪銅方式、鋪銅之前對板材進行處理以及保證銅層的均勻性，我們可以有效提高PCB板的信號傳輸速度和穩定性。
