PCBA加工產品如何驗收?

發布時間 :2020-11-16 17:25 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷電子專業提供整體PCBA電子制造服務,包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。接下來為大家介紹PCBA加工產品如何驗收。

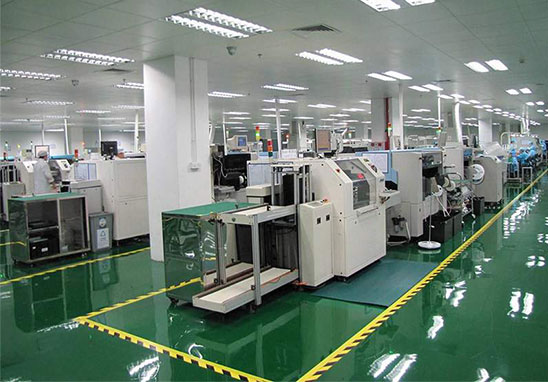

SMT工廠詳解電路板加工過程


PCBA加工產品驗收標準

1. 絲印反轉
元件上的極性點(白色絲印)與PCB板的絲網印刷方向一致。(可接受)
元件(白色絲網)上的極性點與PCB板二極管絲網不一致。(被拒絕)

2. 錫太多
焊點的最大高度(E)可以延伸到PAD或端蓋金屬化的頂部,延伸到可焊接端,但不能接觸元件主體。(可接受)
焊料已接觸到組件主體的頂部。 (被拒絕)

3. 反向
如果暴露的暴露的電氣材料,芯片部件將具有與材料表面和印刷表面相反的方向。芯片組件僅允許每個Pcs板反轉一個≤0402的組件。(可接受)
如果存在暴露的電氣材料,則芯片部件將具有與印刷表面相同的材料表面。芯片組件具有兩個或更多個組件,每個Pcs板≤0402。(被拒絕)

4. 空焊
元件引線和PAD之間的焊點濕潤且充滿,元件引線未被抬起。(可接受)
元件引線不是共面的,可以防止可接受的焊接。(被拒絕)

5. 冷焊
在回流過程中,焊膏完全伸展,焊點上的錫完全濕潤,表面光滑。(可接受)
焊球上的焊膏沒有完全回流,錫的外觀是黑色和不規則的,并且焊膏具有未完全熔化的錫粉。(被拒絕)

6. 少件
BOM清單需要安裝補丁位但未安裝。(拒絕)
BOM清單要求補丁位編號不需要安裝組件,但安裝了組件,并且冗余部件出現在任何位置。(被拒絕)

7. 損傷
任何邊緣剝離小于元件寬度(W)或元件厚度(T)的25%,并且頂部金屬電鍍缺少高達50%(每端)。(可接受)
任何由于咔嗒聲,玻璃部件主體上的裂縫或任何損壞,任何阻力材料間隙,任何裂縫或壓痕而暴露的裂縫或凹痕。(被拒絕)
8. 發泡、分層
發泡和分層的面積不超過鍍通孔或內部線之間間距的25%。 (可接受)
發泡和分層的面積超過鍍通孔或內部導體之間的間距的25%,并且發泡和分層的區域將導電圖案的間隔減小到最小電氣間隙。 (被拒絕)

只有嚴格執行驗收程序才能保證PCBA加工產品的質量。只有更加注重質量才能在競爭日益激烈的市場中生存。

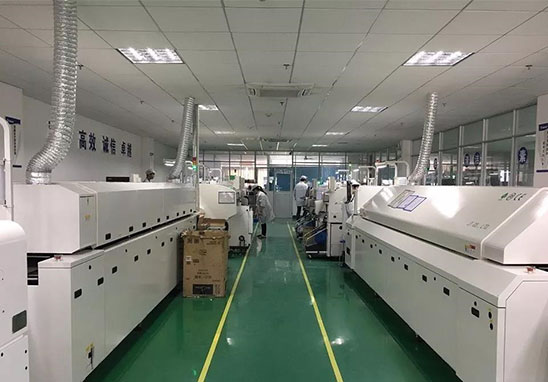

PCBA加工廠家
